Кольпоскоп – виды кольпоскопов и их характеристики, обзор производителей и цены

Рассматриваемый медицинский прибор дает возможность производить стереоскопические исследования женских половых органов. Качество такого обследования помогает выявить, детально изучить природу ряда женских патологий. Благодаря особенностям конструкции кольпоскопа (наличие штифа) обследования можно проводить бесконтактным способом.
[obvodka]Содержание статьи:

Устройство кольпоскопа – принцип работы и область применения
Виды гинекологических кольпоскопов
Кольпоскоп – обзор лучших производителей, моделей и примерных цен

[/obvodka]

Принцип работы и область применения кольпоскопа в медицине

Рассматриваемый медицинский прибор применяют в целях:

Обследования состояния шейки матки после родов.
Выявления природы заболевания (доброкачественные/недоброкачественные явления). Зачастую проводится в комплексе с иными диагностическими мероприятиями (биопсия, тестирование крови и т.д.).
Профилактического планового осмотра шейки матки.
Внепланового осмотра шейки матки, при подозрении на следующие патологии:
Эрозия. Посредством кольпоскопа возможно подтвердить наличие цилиндрических клеток на поверхности шейки. При отсутствии патологий указанные клетки должны располагаться в цервикальном канале.
Кондиломы. Визуально напоминают бородавки, располагаются на стенках влагалища, матке.
Лейкоплакия. При проведении кольпоскопии можно обнаружить наличие бело-серых бляшек. Для точного определения природы такого образования следует продолжить обследование (биопсия).
Полип цервикального канала. При выявлении указанной патологии необходимо продолжать обследование с использованием биопсии.
Киста. Кольпоскоп дает возможность обнаружить закупоренную железу нестандартных размеров, что стала следствием затягивания эрозии.
Онкозаболевания, местами локализации которых могут быть вульва, влагалище, шейка матки.

Принцип работы рассматриваемого прибора определяется особенностями его строения. Посредством использования оптических инструментов, правильного фокусирования света возможно увеличить объем осматриваемых органов, что даст возможность определиться с диагнозом в дальнейшем. К перечню основных компонентов кольпоскопа относят:

Бинокулярную оптику. Посредством указанного компонента можно получить объемную картинку, что дает массу преимуществ при определении характера, стадии заболевания. Оптическая бинокулярная система иногда дополняется шкалой диоптрий, что полезно в тех случаях, когда исследователь не обладает 100% зрением. Зачастую в рассматриваемых медицинских приборах применяется 3-ступенчатое переключение. Для изменения качества увеличения не требуются специальные знания: диагност производит такие манипуляции самостоятельно, с учетом индивидуальных потребностей.
Источник света (осветитель). При создании кольпоскопов разработчики могут использовать галогенные, вольфрамовые, ксеноновые лампы. Галогенные лампы – самый экономный осветитель. Негативная сторона в их использовании – незначительный срок службы (не более 150 часов). Источник света не всегда располагается в головке прибора: в некоторых случаях через стекловолоконный кабель осуществляется подача освещения. При покупке кольпоскопа нужно обращать внимание на мощность осветителя: при недостаточной мощности освещение будет некачественным.
Сменные окуляры. Благодаря данным компонентам можно увеличить исследованную зону в несколько раз (от 2 до 40, в зависимости от вида устройства).
Эргономику. На сегодняшний день медицинский рынок товаров данной категории предлагает кольпоскопы на прямой (вертикальной) ножке, приборы с шарнирной стойкой. Во втором случае исследователь имеет возможность расположить устройство максимально удобно не зависимо от особенностей гинекологического кресла. Однако стоимость кольпоскопов на шарнирной стойке несколько выше, чем на вертикальной.
Импульс-лампы, фотокамеры. Предусмотрены в фотокольпоскопах. Вследствие проведенной диагностики врач получает фотограмму, которая помогает более детально изучить состояние эпителия. Полученные фотограммы хранятся для проведения мониторинга патологических явлений на период лечения.
Видеокамеры. Применяют при конструировании видеокольпоскопов. Такие приборы незаменимы при необходимости проведения обследования с участием нескольких специалистов. Результативность видеокольпоскопов более высока, чем при использовании кольпоскопов без видеокамер: в ходе исследования можно получить развернутую информацию об отклонениях в структуре внутренних органов, сосудов, слизистых оболочек. Видеокольпоскопы комплектуются монитором, куда выводится полученное изображение.

Виды гинекологических кольпоскопов

Указанные разновидности кольпоскопов различаются между собой методом комплектации, качеством полученного изображения, возможностями источников света, степенью увеличения, иными характеристиками. Для более точного определения отличий между данными приборами, следует ознакомиться с особенностями каждого.

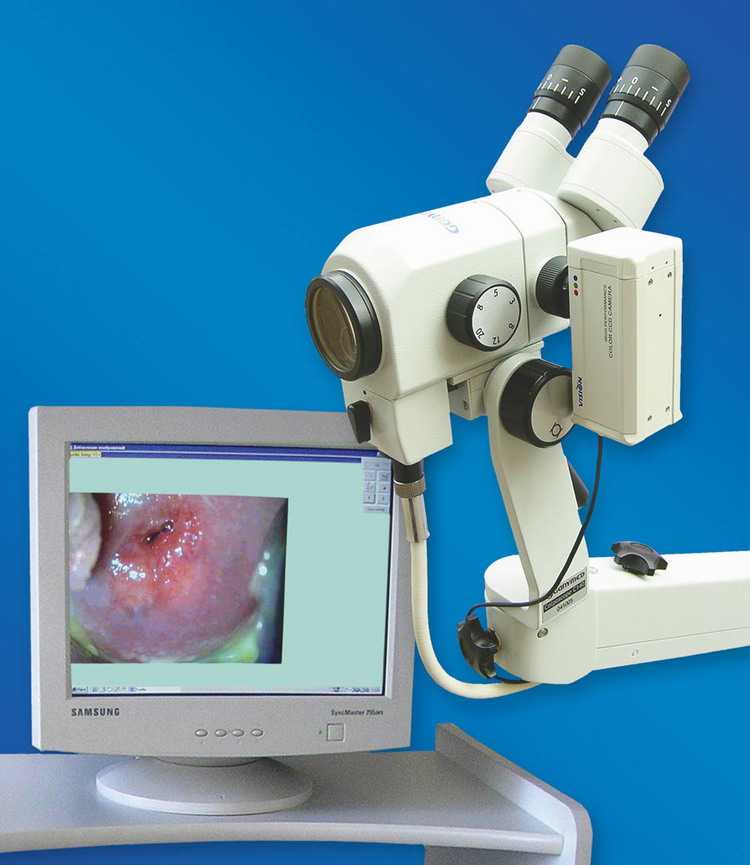

Видеокольпоскопы

Используют не так часто, как оптические кольпоскопы. Не все учреждения здравоохранения располагают указанными устройствами.

Видеокольпоскопы наделены следующими особенностями:

Получение сверхчеткой, цветной картинки. Такой эффект достигается благодаря применению специальных цифровых видеокамер, которые обеспечивают корректировку белого цвета. Эти же видеокамеры наделены большим расширением. Полученная картина обследования делает возможным выявление патологий различного характера (в т.ч. на микроуровне).
При необходимости полученный выходной сигнал видеокольпоскопа (благодаря формату S-VHS/VHS) можно передавать на персональный компьютер.
Возможность участия нескольких специалистов в обследовании. Получаемое изображение в рамках реального времени можно транслировать на нескольких мониторах одновременно. Это очень удобно при необходимости проведения практических занятий по обучению студентов.

Цифровые видеокольпоскопы

Данные устройства имеют программное обеспечение, что делает возможным обработку, сохранение, архивацию полученной информации. Цифровые видеокольпоскопы дают возможность работать со сведениями, что были получены в разный промежуток времени. В будущем это поможет доктору осуществить мониторинг проведенных лечебных процедур.

Сохраненное изображение может быть использовано при проведении судмедэкспертизы; для определения качества работы врача.

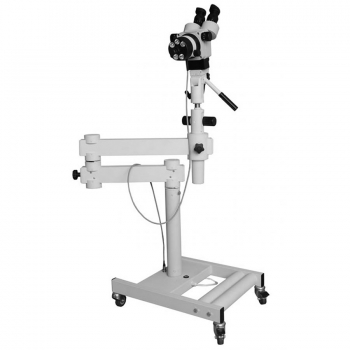

Оптические кольпоскопы

Самые востребованные приборы на медицинском рынке аналогичных товаров.

Особенности оптических кольпоскопов:

Способность увеличения изучаемого участка в 2-40 раз. Обычное плановое обследование проводится при10-кратном увеличении. Если необходимо рассмотреть мелкие погрешности в строении шейки матки/матки (нестандартная форма кровеносных сосудов), применяют большое увеличение. При использовании малого увеличения исследователь сможет просмотреть участок в глубину.
Получение объемной картинки. Такое явление достигается благодаря использованию бинокулярной оптики, съемных окуляров.
Наличие штатива (не всегда), что предоставляет врачу свободу движения. В некоторых случаях производители могут дополнять кольпоскопы напольными штативами (на колесиках). Такие приборы используют при необходимости проведения обследования пациента на дому.
Комплектация мощными источниками света (ксеноновые, галогенные, вольфрамовые лампы).
Наличие (в некоторых моделях прибора) фотоадаптера, что позволяет подключить фотокамеру к устройству для получения полной картины.
Невозможность сохранения полученной изображения о состоянии исследуемых органов.
Отсутствие возможности проведения исследования более чем одним специалистом.

Кольпоскоп – обзор лучших производителей, моделей и примерных цен

Российский рынок медицинских товаров предлагает немалое количество кольпоскопов отечественных, иностранных производителей. Цена на каждый прибор будет определяться уровнем комплектации, функциями устройства, страной-производителем.

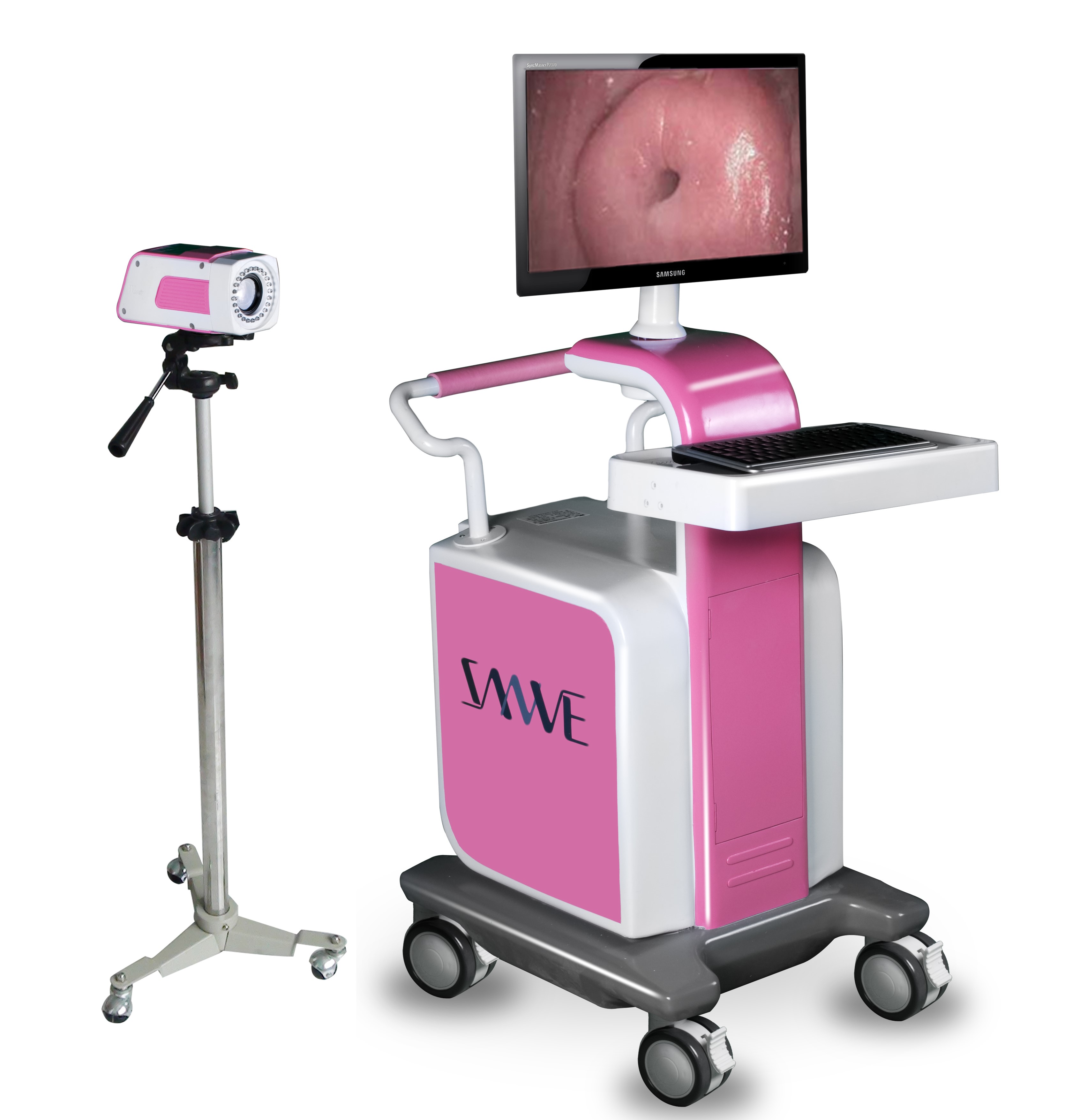

Цифровой видеокольпоскоп подкатной Vesta 3100

Производитель — компания Sanwe Medical Science and Technology (Китай).

Номер один среди аппаратуры данного класса, видеокольпоскоп обладает очень важными дополнительными функциями, позволяющими выполнять медицинские исследования высочайшей точности и в кратчайшие сроки, что очень важно в клинической практике.

Современные цифровые кольпоскопы способны не только визуализировать исследуемые ткани, но и работать с «картинкой»: улучшать качество изображения, отправлять его на прямую печать, делать точные замеры и т.д.

Возможности и отличительные особенности видеокольпоскопа Vesta 3100:

Эффект бестеневой лампы при интенсивной освещенности исследуемого поля — уникальные функции аппарата, которые разработаны компанией-изготовителем.
Видеокольпоскоп имеет собственный программный пакет для работы с получаемыми изображениями.
Кольпоскоп имеет возможность высокоскоростной визуализации изображений на мониторе и сохранения на диске.
Аппарат представляет собой вертикальную консоль, легко подкатываемую к любому операционному столу или гинекологическому креслу.
Видеокольпоскоп не имеет окуляра, он выводит изображение на монитор, при этом DSP-контроллер имеет возможность показывать и сохранять статичными, с высокой четкостью, отдельные движущиеся изображения.
Камера высокого разрешения при интенсивном бестеневом освещении труднодоступного участка позволяет использовать данный прибор не только для исследований, но и для детального контроля операционного поля и манипуляций хирурга при выполнении хирургических вмешательств.
Прибор снабжен системой сортировки полученных изображений, а программное обеспечение и центральное управление видеокольпоскопом позволяет легко сохранять, сортировать снимки, выполнять их анализ, распечатывать, обобщать результаты и рассылать информацию как врачам, так и пациентам.

[quote]Купить видеокольпоскоп Vesta 3100, а также другие модели современных цифровых колькоскопов, можно в компании Steri AG.[/quote]

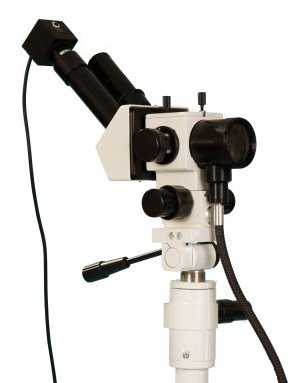

Кольпоскоп КС-01 с видеокамерой Линза (ZOOM)

Производителем указанной модели приборов является российская компания «Линза». Отличительной особенностью кольпоскопов ZOOM является:

Обширный диапазон увеличений (от 3х до 20х).
При конструировании прибора используется галогенный/светодиодный источник света, что обеспечивает высокую освещенность участка при проведении диагностики.
Может применяться при проведении операций. У оперирующего есть возможность управлять устройством левой/правой рукой.
Возможность комплектации кольпоскопа Стандарт/Люкс видеосистемами. Исходя из типа видеокомлекса, стоимость прибора будет варьироваться в пределах 100-140 тыс. рублей. Если в состав кольпоскопа помимо видеокомплекса (Стандарт, Люкс) будет входить ноутбук, программное обеспечение, его стоимость будет составлять 150-180 тыс. рублей.

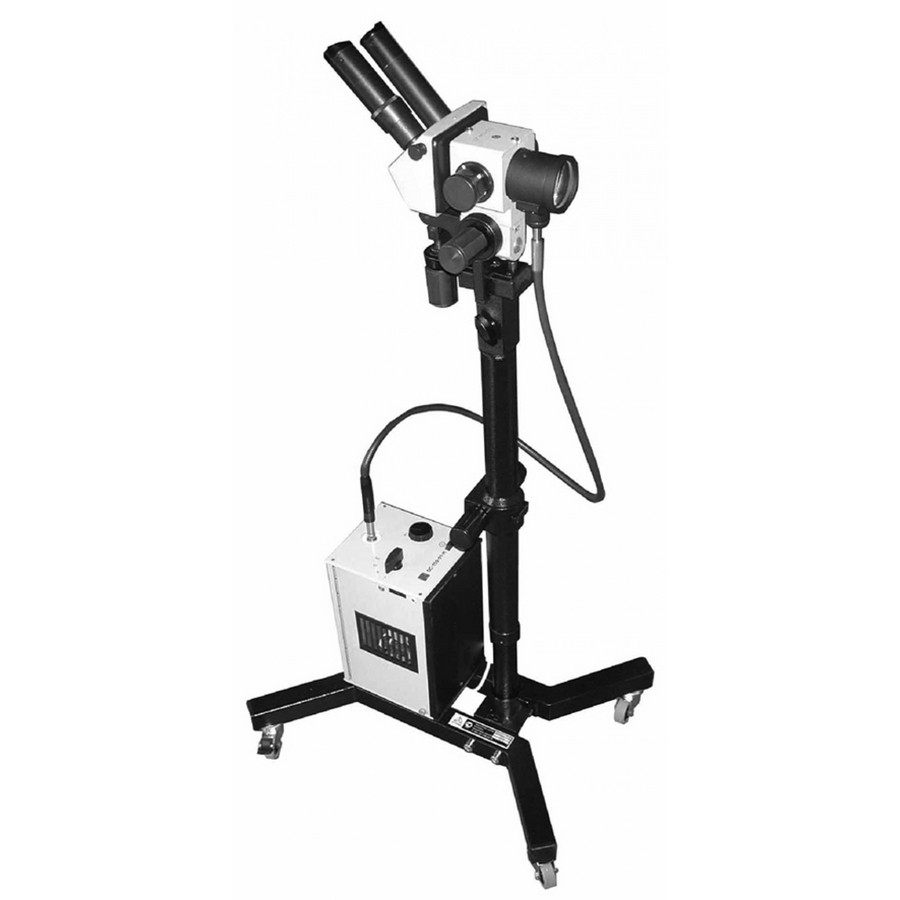

Кольпоскоп КС-02 мод. 051

Указанный прибор является продуктом российской фирмы «Оптимед». Его стоимость на рынке медицинских товаров в среднем составляет 80 тыс. рублей.

Основные характеристики кольпоскопа КС-02 мод. 051:

Незначительные размеры.
Наличие 5-и степеней увеличения. При необходимости исследуемый участок можно увеличить более чем в 30 раз. Такие возможности кольпоскопа позволяют тщательно осмотреть половые органы, максимально точно определиться с диагнозом.
Малый расход электроэнергии при эксплуатации кольпоскопа.
Возможность подсоединения видеокамеры. Инженеры компании «Оптимед» позаботились о разработке программного обеспечения, что позволит полноценно использовать видеоустройство.

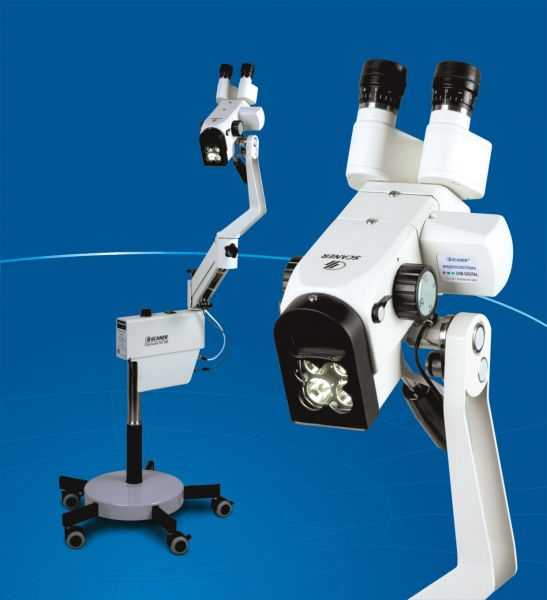

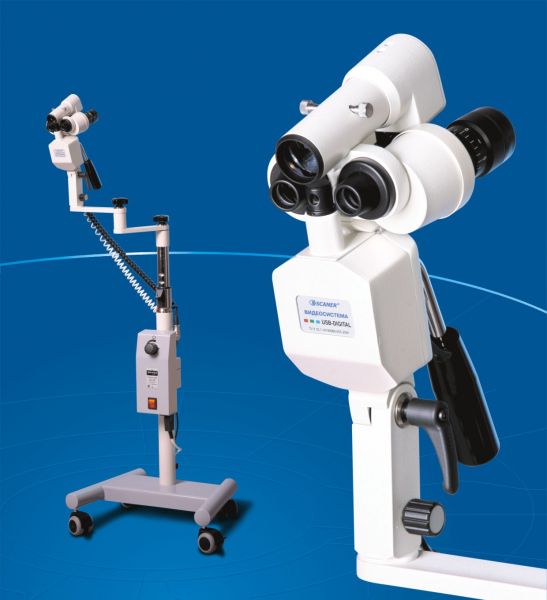

Кольпоскоп МК-200, МК-300 с видеосистемой, МК-400

Производятся приборы данного модельного ряда в Украине, компанией «Сканер». Каждая модель имеет свои особенности, что отображается на стоимости каждого прибора.

Кольпоскоп МК-200:

Укомплектован мощным светоидным осветителем, благодаря чему можно хорошо просмотреть обследуемые участки. Указанный источник света не отличается сильным тепловыделением.
Имеет эффективную видеосистему, посредством которой результат кольпоскопии можно мгновенно наблюдать на экране.
Дает возможность получать цветные кольпоснимки.
Комплектуется широкоугольными окулярами, что позволяют проводить диагностику специалистам с плохим зрением.

Стоимость такого прибора составляет 350-360 тыс. рублей.

Кольпоскопы МК-300 (160-170 тыс. рублей), МК-400 (110-120 тыс. рублей) обладают меньшими возможностями по сравнению с предыдущей моделью прибора:

Обследуемый участок можно увеличивать не более чем в 10 крат.
Диаметр поля зрения, который может быть освещен устройством, составляет 50 мм для кольпоскопов МК-400, 30 мм для приборов МК-300.
Комплектуются монокулярами.
Цифровая камера, что вмонтирована в устройства, дает возможность выводить изображение сразу на несколько мониторов.

Кольпоскоп ЭКС-1М

Рассматриваемый прибор – продукт белорусской компании ЭКОМП. Его стоимость варьируется в пределах 110-115 тыс. рублей.

Особенности кольпоскопов ЭКС-1М:

Минимальное тепловыделение: предостерегает слизистую оболочку исследуемых органов от повреждений.
Возможность длительной эксплуатации прибора.
Наличие 5 степеней увеличения.
Функция анализа параметров патологической зоны.
Возможность перемещения аппарата благодаря наличию подвижной стойки.

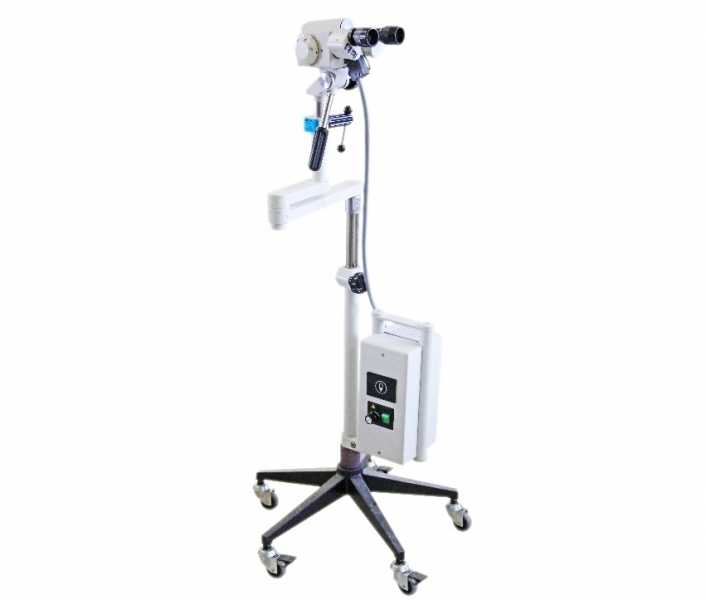

Кольпоскоп Leisegang (Лейзеганг)

Данная немецкая компания на рынке медицинских товаров более 60 лет. За этот период благодаря качеству, возможностям производимых кольпоскопов, она смогла завоевать достойную репутацию.

Особенностями приборов компании Leisegang является:

Наличие светодиодов, которые вырабатывают безопасный для слизистых оболочек свет. Эксплуатировать такие источники освещения можно 15-20 лет.
Получение четкого, цветного 3Д изображения.
Возможность изучения состояния сосудов (благодаря зеленому фильтру).
Незначительный расход электроэнергии при работе устройства.
Наличие видеосистемы.

Цена на кольпоскопы фирмы Leisegang будет зависеть от наличия/отсутствия дополнительных функций, технических характеристик. В среднем стоимость указанного прибора будет составлять 130-140 тыс. рублей (за 1 единицу).

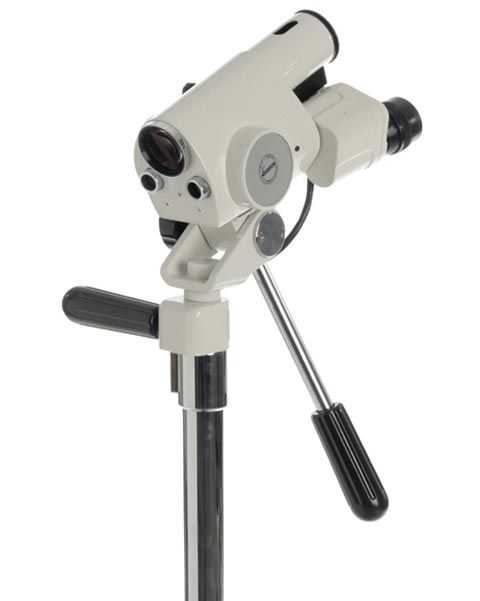

Кольпоскоп Зенит

Производство указанных кольпоскопов осуществляется в России. Все приборы Зенит имеют следующие особенности:

Наличие сине-зеленого фильтра.
Комплектация штативами с поворотным механизмом, что позволяет легко двигать аппарат.
Возможность крепления к креслу (гинекологическому).
Наличие у некоторых моделей фото-, телекамер, что будет влиять на стоимость прибора.
Различные источники освещения. Некоторые устройства комплектуются галогенными лампами, другие – волоконно-оптическими жгутами.

Цены на приборы данной компании будут определяться степенью комплектации каждого прибора (90-150 тыс. рублей).

Кольпоскоп Sensitec VC-100 (Сенситек)

Производством кольпоскопов указанной торговой марки занимается фирма Apexmed (Нидерланды). Указанный прибор является представителем видеокольпоскопов с обширными возможностями, которые включают:

Выявление погрешностей, связанных с изменением формы, цвета эпидермиса.
Фиксирование изображения, его архивация.
Наличие ультрабелых светоидов как источников освещения.
Комплектация 3-диапазонным фильтром (зеленым).
Возможность производить видео-, фотозапись обследования.

Стоимость прибора данной модели составляет 220-230 тыс. рублей.

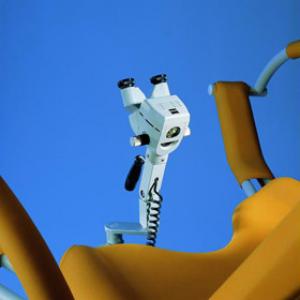

Кольпоскоп Carl Zeiss Е

Данная модель устройств применяется для проведения профилактических обследований в учреждениях здравоохранения. Адекватная цена (140-150 тыс. рублей), немецкое качество делают приборы указанной модели популярными среди медицинских заведений.

Кольпоскоп Carl Zeiss Е комплектуется цветными фильтрами, широкоугольной оптикой, видеокамерой, программным обеспечением. Благодаря наличию напольного штатива на колесиках прибор можно легко перемещать.

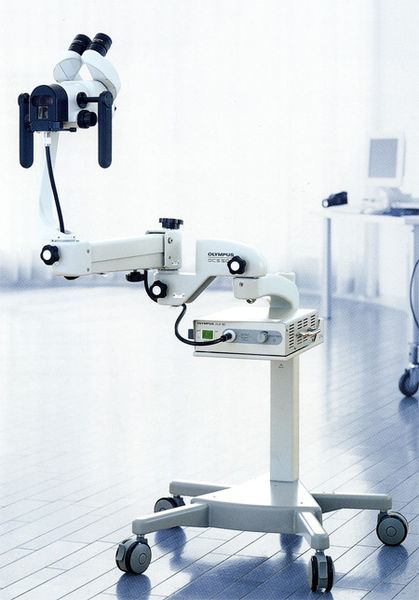

Кольпоскоп Оlympus OCS-500 (Олимпус)

Производителем устройства данной модели является японская компания Olympus. Рассматриваемый кольпоскоп является одним из самых эффективных приборов на сегодняшний день, что сказывается на его стоимости (500-510 тыс. рублей).

Особенности кольпоскопа Оlympus OCS-500:

Наличие напольной стойки.
Возможность подключения фото-, телекамеры. Зачастую такую камеру нужно покупать отдельно. Посредством фотокамеры можно «замораживать» изображение для осуществления расчетов.
Получение высококачественного изображения.
Возможность увеличения обследуемой зоны в нужное количество раз.
Наличие фильтра (съемного).

Кольпоскоп Kernel KN 2200A

Указанное устройство является продуктом китайском компании Kernel, относится к категории недорогих (50-55 тыс. рублей) видеокольпоскопов.

Перечень возможностей кольпоскопов рассматриваемой модели весьма обширный:

Сохранение результатов осмотра в памяти ПК.
Анализ полученных сведений посредством использования снимков из архивной базы (прилагается к прибору) кольпоскопа.
Способность увеличивать исследуемый участок в 10 раз.
Наличие видеокамеры, которая производит автоматическую фокусировку. При необходимости исследователь может настраивать фокусировку вручную.
Возможность применения пульта управления (если компьютерную мышь использовать невозможно).

Кольпоскоп КМ

Товары данной торговой марки – продукт российской компании «Орион Медик», которые благодаря широким возможностям, удобным функциям пользуются популярностью среди медицинских учреждений.

Стоимость приборов той или иной модели будет зависеть от их комплектации. Цена на кольпоскоп КМ (без видеосистемы, программного обеспечения) будет составлять 200-220 тыс. рублей. Стоимость на остальные компоненты будет следующей:

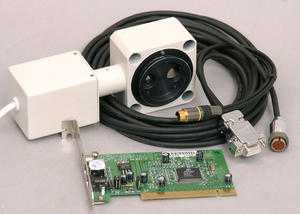

Видеосистема ОКВА, что позволяет работать в 2-х режимах, с обязательным использованием компьютера – 25-30 тыс. рублей.
Дополнительные объективы – 10-12 тыс. рублей.
Запасные окуляры – 14-16 тыс. рублей.
Программное обеспечение – 27-30 тыс. рублей.
Подставка для ноутбука – 8-9 тыс. рублей.

Отзывы

[quote]Всем добрый день. С 2000 года работаю с аппаратом КС-01. Данный кольпоскоп использую исключительно я одна, за все время он ни разу меня не подводил. Из плюсом могу выделить простоту в применении, дешевизну. Минус в использовании кольпоскопа – невозможность плавного обследования: подведение прибора происходит рывками, что вызывает дискомфорт у пациентки. Менять его пока не планирую, однако была бы рада видеосистеме. На днях консультировалась с коллегой по поводу возможности монтирования видеокамеры, но как выяснилось идея эта не из лучших: установить видеоприставку можно только на окуляр. Это вызовет сложности при осмотре. Поэтому решила присмотреться к более модифицированным моделям этой компании.[/quote]

[quote]Кольпоскоп для своей клиники я приобрел недавно. Очень долго не мог определиться с моделью устройства. Изначально планировал купить кольпоскоп немецкой компании Лейзеганг. Многие мои знакомые работают только с устройствами этой компании, претензий к приборам у них нету. Фирма Лейзеганг – своеобразный мировой эталон для всех кольпоскопов. Приборы этой компании отличаются надежностью, долговечностью, точностью в работе. Сама фирма занимается производством кольпоскопов уже около 60 лет, и с каждым годом ее репутация только растет (спасибо Google). После содержательных положительных откликов я просто не мог не купить себе этот приборчик, — теперь не нарадуюсь: сверхточная оптика, цветная картинка в ходе осмотра, наличие качественного фильтра.[/quote]

[quote]Доброго времени суток. В кольпоскопах разбираюсь достаточно хорошо, работал со многими моделями (отечественного, иностранного производства). Со всех устройств могу выделить 2 торговых марки:

1. Leisegang. Кольпоскопы этой ТМ уже достаточно давно на рынке, и, скажу честно, не встречал пока ни одного врача, который бы жаловался на это устройство. Это и не удивительно: немцы к производству техники относятся весьма скрупулезно.

2. Сканер. Молоденькая украинская компания, которая очень быстро «взрослеет». Особенно радуют ее последние разработки (МК-200), что открывают много возможностей для проведения качественного обследования. Регулярно слежу за этой компанией, в скором времени планирую купить для своей клиники кольпоскоп МК-200.[/quote]

[quote]Кольпоскоп для кабинета мы выбрали не сразу. Нужен был такой прибор, с которым можно было бы работать при различных заболеваниях шейки матки. Важным критерием было наличие видеокамеры с возможностью вывода изображения на монитор.

Кабинет, где планировалось проводить кольпоскопию, был маленький, поэтому нужен был кольпоскоп, который реально прикрепить к стене.

В конечном счете, не могли долго определиться между двумя приборами: МК-200, 3mv-usb Leisegang. Второй прибор не устраивал своими крупными габаритами, высокой стоимостью. МК-200 настораживал своей малоизвестностью, относительной (по сравнению с Leisegang) дешевизной. Проконсультировалась с коллегами по поводу МК-200, и решила остановить выбор на нем: данная модель усовершенствованна, на выставках она получает отзывы хорошие. Думала, качество изображения будет плохое, однако рада, что ошибалась. Отличный прибор, всем рекомендую! (Только обращайте внимание на то, чтобы модель была модифицирована!).[/quote]
