Как правильно выбрать и купить спирометр?

Спирометр – разновидность медицинских устройств, который применяется для проверки состояния органов дыхательной системы. Цель использования спирометра – измерение параметров легких, выявление погрешностей в работе дыхательной системы. К числу наиболее распространенных учреждений, которые используют указанный прибор, относят: реабилитационные клиники; оздоровительные, лечебные учреждения для спортсменов; стационарные медицинские учреждения.
[obvodka]Содержание статьи:

• Что такое сухой спирометр ССП и водяной?
• Виды спирометров – чем отличаются стационарные от портативных?
• Основные производители спирометров, выбираем и покупаем правильно

[/obvodka]

Что такое сухой спирометр ССП и водяной?

Исходя из принципов работы, параметров, области применения, рассматриваемые медицинские приборы делятся на 2 типа:

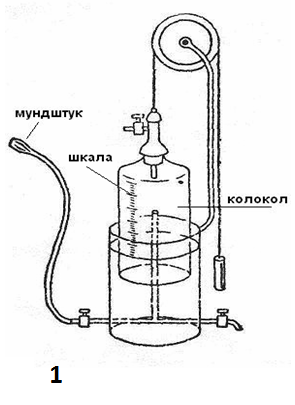

• Водяные спирометры

Одни из самых ранних приборов этой категории, что увидели мир в начале развития пульмонологии как науки. Одним из немногих производителей устройств этого типа является Россия. Во всех медицинских источниках водяные спирометры имеют краткое обозначение Спиро 1-8В.

Технические характеристики указанного типа спирометров делают их не слишком удобными для использования. Рассматриваемые приборы имеют большой вес (7-7,2 кг), характеризуются крупными параметрами (40х30х30 см.), что усложняет их транспортировку. Водяные спирометры нельзя отнести к числу сверхточных приборов: при выдыхании воздуха существует немалое сопротивление прибора.

В ходе осуществления процедуры вода, что играет роль своеобразного клапана для поступающего воздуха, может пролиться.

Основными компонентами водяного спирометра являются:

1. Внешний корпус, который обязательно должен быть заполнен водой.
2. Трубка. Через нее в колокол поступает выдыхаемый воздух.
3. Колокол. По внешнему виду представляет собой тонкостенный цилиндр, что помещен в воду. В изначальном своем положении колокол практически полностью погружен в жидкость, находится на дне внешнего корпуса. При поступлении воздуха, под силой давления колокол начинает двигаться вверх. Объем воздуха, который выдохнул пациент, будет определяться уровнем, на который поднялся цилиндр.

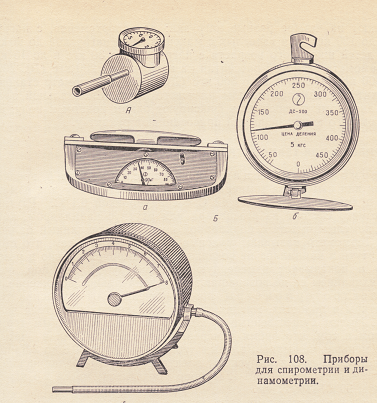

• Сухие спирометры ССП

Обладают рядом особенностей:

1. Комплектация прибора дополнительными мундштуками, футляром.
2. Отсутствие необходимости смены зарядных устройств: сухие спирометры ССП являются механическими приборами.
3. Незначительный вес (0,100-0,1200 кг), некрупные параметры (70х51х66 мм) делают рассматриваемые типы спирометров удобными в хранении, транспортировке.
4. Для эксплуатации прибора не нужны специальные знания. Это дает возможность его использования лицами без медицинского образования.
5. Не имеет значение позиция пациента при проведении процедуры, что удобно в тех случаях, когда больной не может вставать/ходить.
6. Обладает не столь широким диапазоном измерений: 2,50-6,50 литров (при диапазоне показаний 0-6,50 литров).
7. При длительном применении прибора нужно производить его чистку: происходит скапливание конденсата внутри спирометра.
8. Спирометры ССП нужно применять с учетом температуры воздуха в помещении (15-25 С), атмосферного давления (636-835 мм. рт. ст.), влажности воздуха (не более 80%).

Основные составляющие рассматриваемого типа спирометров следующие:

• Клапан, что состоит из седла, трубки, через которую поступает воздух в прибор. В изначальном положении клапан сильно сжат. При поступлении воздуха он открывается, после прекращения поступления воздуха – опускается на седло, ближе к трубе.
• Пружина. Посредством данного компонента происходит удержание клапана в сжатом состоянии.
• Сильфон. Меняет свой объем в зависимости от количества воздуха, что поступил через клапан. Посредством клапана обеспечивается временное удержание сильфона в измененном положении. Возвращение сильфона в изначальную позицию возможно благодаря низкой герметичности клапана. В некоторых случаях сухие спирометры ССП комплектуются дополнительным клапаном, что помогает сильфону обрести первоначальную форму.

Читайте также: Какой аппарат для УВЧ-терапии лучше – выбираем УВЧ аппарат для домашнего использования

Виды спирометров

Самым главным отличием между указанными двумя видами приборов является спектр их применения: стационарные спирометры используют для более детального изучения погрешностей в работе органов дыхательной системы. Они оснащены множеством функций, что в некоторых случаях помогают спирометрам устанавливать диагноз, рекомендовать методы лечения выявленной патологии.

Между стационарными, портативными спирометрами существуют иные отличительные черты:

• Параметры устройств

Стационарные приборы характеризуются достаточно крупными размерами, что делает проблематичным их перемещение. Портативные спирометры, благодаря незначительному весу, компактности широко применяются вне лечебных учреждений.

• Источники питания

Практически все портативные спирометры функционируют посредством встроенных аккумуляторов. Некоторые производители предлагают потенциальным покупателям механические, электронные портативные спирометры. Для стационарных приборов характерным являются стандартные источники питания (электросеть). Хотя некоторые иностранные производители комплектуют такие устройства аккумуляторами.

• Метод передачи полученных данных

У стационарных спирометров есть клавиатура, монитор, мощное программное обеспечение, что дает возможность производить анализ полученных сведений непосредственно на указанном устройстве. Стационарные спирометры комплектуются также термопринтером (зачастую работают бесшумно). Портативные приборы комплектуются USB/Bluetooth, с помощью которых полученные результаты возможно передать на ПК, где будет происходить их дальнейший анализ. Некоторые модели портативных спирометров дополняются встроенными принтерами.

• Память приборов

Стационарные спирометры обладают большими (по сравнению с портативными устройствами) возможностями в области запоминания протоколов обследования пациентов.

• Сфера применения

Исходя из данного критерия портативные, переносные спирометры более практичны и популярны: посредством указанных приборов возможно проводить обследования в стационарных медицинских учреждениях, за их пределами, на выездах, дома. Стационарные спирометры – зачастую приборы настольного типа, неподвижные, что делает невозможным проведение каких-либо манипуляций с ними вне рамках стационара.

Читайте также: Как правильно выбрать электроэнцефалограф – характеристики и область применения

Основные производители

Перед покупкой рассматриваемого медицинского прибора необходимо определиться со следующими нюансами:

• Вид спирометра: стационарный, портативный.
• Нужна ли связь устройства с компьютером. В случае приобретения спирометра, что работает от ПК, следует уточнить наличие нужного программного обеспечения.
• Наличие/отсутствие принтера. Если устройство оснащено принтером, необходимо осведомиться, на какой бумаге осуществляется печать.
• Принцип формирования отчета.
• Наличие/отсутствие у прибора возможности постановки диагнозов, что связаны с заболеванием органов дыхательной системы.
• Возможность стерилизации съемных компонентов спирометра.

Российские спирометры.

Российский производитель предлагает своим покупателям спирометры различных видов, начиная от мелкого карманного, и заканчивая многофункциональным компьютерным устройством.

Цены на спирометры российских производителей более низкие, по сравнению с ценами на аналогичные товары иностранных фирм-производителей.

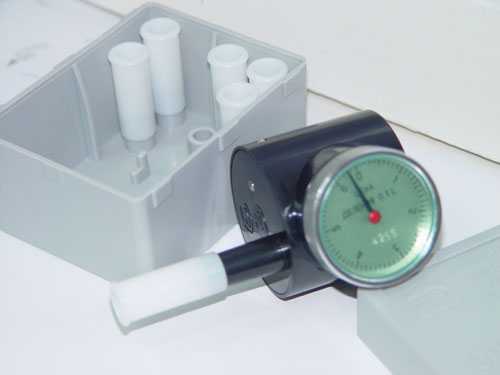

• Спирометр сухой портативный ССП

Рассматриваемая модель спирометров популярна на российском рынке медицинских товаров. Это обусловлено рядом особенностей спирометра сухого портативного ССП:

1. Компактность прибора. Благодаря незначительной массе (150 гр.), мелким габаритам, это устройство можно легко транспортировать, хранить. Его применяют не только в учреждениях здравоохранения, но и в школах, детских садах, детских лагерях.
2. Простота в использовании.
3. Невысокая цена (2-2,7 тыс. рублей).
4. Работает вне зависимости от наличия/отсутствия электроэнергии. Спирометр сухой портативный ССП – механическое устройство.
5. Относительная погрешность в измерениях немалая: +/-8%.
6. Узкий диапазон измерений (2,5-6,5 л.).

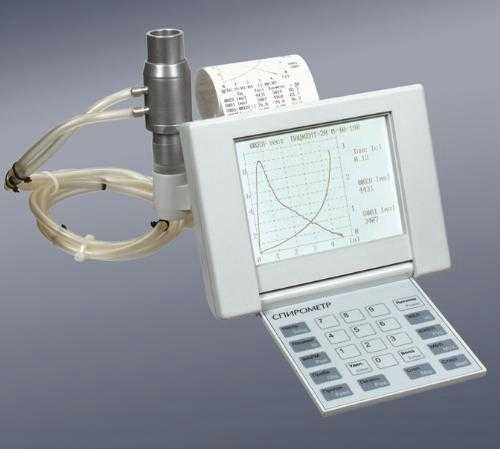

• Спирометр Спирос-100

Особенности данного прибора:

1. Возможность легкого и быстрого ввода информации о пациенте.
2. Простота в использовании, обширные возможности спирометра Спирос-100: получение подробных сведений (ЖЕЛ, ПОС, МОС25%, МОС50%, ФЖЕЛ и т.д.) о функциях внешнего дыхания.
3. Широкий диапазон измерений расходов воздуха (при дыхании): 0,110-10 л.
4. Получение отчетов в виде графиков, таблиц.
5. Возможность сохранения в памяти устройства до 100 протоколов обследования пациентов.
6. Отсутствие в структуре прибора подвижных компонентов, что позволяет минимизировать сопротивление дыханию, получить максимально точную информацию о состоянии органов дыхания.
7. Наличие термопринтера (встроенного).
8. Малогабаритность (210х190х140 мм) спирометра, низкий вес (1,5 кг).

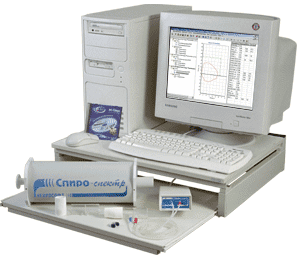

• Спирометр Спиро-спектр

Средняя цена на российском рынке медицинских товаров за данную модель спирометров составляет 38-40 тыс. рублей.

По своему типу рассматриваемый прибор – компьютерный спирометр, который используют для изучения нарушений, связанных с вентиляционными возможностями легких.

Спирометр Спиро-спектр наделен следующими характеристиками:

1. Информативность, точность сведений, полученных вследствие измерения объема, скорости дыхания. Указанный прибор комплектуется чувствительными температурные изменения датчиками, что способствует коррекции информации, что поступает; электронными компонентами.
2. Возможность обеззараживания съемных частей прибора.
3. Наличие интерактивной анимации, что облегчает проведение диагностики у маленьких пациентов.
4. Определение типа, силы проявления патологии органов дыхательной системы.
5. Комплектуется множеством дополнительных деталей, среди которых мундштуки (20 шт.), носовые зажимы (2 шт.), шприц калибровочный (3 шт.).

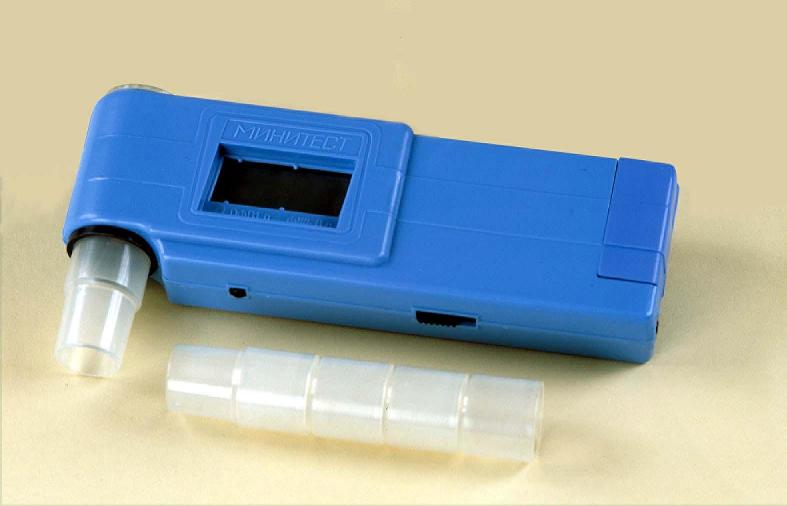

• Спирометр портативный спиротест УСПЦ-01

Стоимость указанного портативного прибора составляет 10-11 тыс. рублей.

Характеризуются следующими моментами:

1. Возможность измерения+индикации ФЖЕЛ (форсированной жизненной емкости легких), ОФВ1 (объема форсированного выдоха за 1-ю секунду).
2. Комплектация расходными компонентами: спиротестом, мундштуками (5 единиц), батареей, футляром.
3. Относительно широкий диапазон измерения дыхания: 1,00-9,90 л.
4. Незначительный вес (200 гр.).
5. Автономный режим питания

Зарубежные спирометры

Среди иностранных производителей спирометров лидирующие позиции на рынке медицинских товаров, благодаря многофункциональности, возможности длительной эксплуатации приборов пользуются товары швейцарской компании Shiller, итальянской фирмы MIR.

В связи с обширными возможностями продукции этих производителей, их стоимость будет соответствующей.

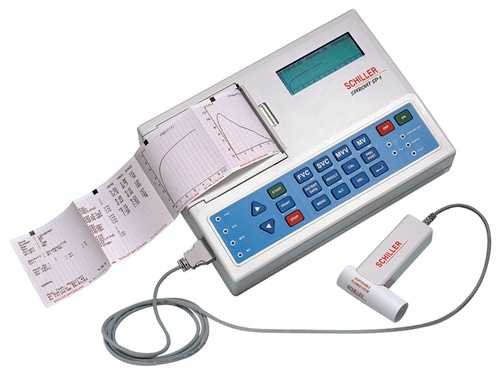

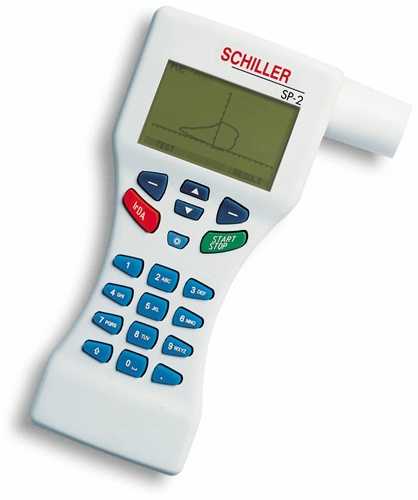

• Спирометры Shiller: Spirovit SP-1, Spirovit SP-10.

Рассматриваемые приборы швейцарской компании Shiller пользуются популярностью на мировом рынке медицинских товаров. Отличительной чертой спирометров Shiller является их надежность в работе, многофункциональность. Широкий спектр возможностей приборов сказывается на их стоимости:165-167 тыс. рублей за единицу товара.







Посредством спирометров Spirovit SP-1 возможно проводить различные тестирования, что помогают получить все нужные сведения о работоспособности легких. Основными характеристиками указанных приборов являются:

1. Сравнительно небольшой вес: 2,9 кг. Spirovit SP-1 зачастую используют в качестве настольных приборов, хотя наличие у них встроенных аккумуляторов (6 часов работы без сети) дают возможность применять эти устройства за пределами учреждений.
2. Небольшой жидкокристаллический экран.
3. Микропринтер.
4. Возможность запоминания до 100 протоколов проверок.

Спирометры Spirovit SP-10 визуально напоминают ноутбук, характеризуются следующими моментами:

1. Установление показателей нормы происходит автоматически.
2. Формирование, регистрация содержательного отчета, с дальнейшей его распечаткой на бумаге.
3. Обширные возможности в плане запоминания результатов исследования: до 400 протоколов.
4. Немалый вес: 4,6 кг.
5. Наличие большого экрана (жидкокристаллического), что делает возможным формирование петли поток-объем в реальном времени.
6. Встроенный термопринтер.
7. Работа от сети/при помощи аккумуляторов.
8. Наличие буквенно-цифровой клавиатуры.



Стоимость спирометров Spirovit SP-10 варьируется в пределах 250-255 тыс. рублей за единицу товара.

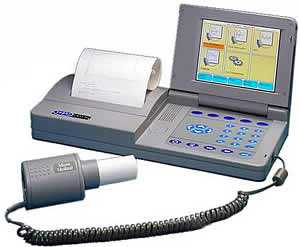

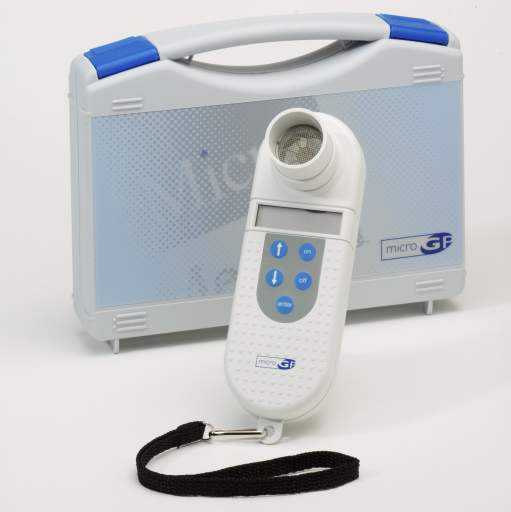

• Спирометры Micro Medical: MicroLab, SuperSpiro, MicroPlus, Spiro usb, Micropeak.

Спирометры MicroLab производятся английской компанией MicroMedical, представляют собой портативные приборы с небольшим весом (более 600 гр. без сумки), компактными размерами. Стоимость указанных приборов составляет 97-100 тыс. рублей. Среди перечня технических характеристик спирометра MicroLab стоит выделить следующие:

1. Высокая точность полученных результатов: относительная погрешность измерений составляет +/-3%. Высокая результативность полученных данных достигается благодаря наличию специального датчика, что реагирует на изменения температурных условий.
2. Наличие анимационных тестов, что облегчает проверку состояния органов дыхательной системы у детей.
3. Построение графиков типа поток/время, поток/объем.
4. Возможность определения «возраста легких».
5. Обширные возможности в сфере запоминания результатов тестирования: до 2500 тестов.
6. Наличие встроенного микропринтера, аккумуляторов.

Спирометры SuperSpiro являются многофункциональными устройствами, посредством которых возможно выполнять следующие манипуляции:

1. Получать сведения о «возрасте легких».
2. Проводить провокационные проверки.
3. Получать графики типа объем/время, поток/объем.
4. Определять иные показатели функционирования вентиляционной системы (свыше 4).
5. Использовать анимационные программы с применением жевательной резинки (для маленьких пациентов).

Указанная модель спирометров обладает большим, жидкокристаллическим, откидным экраном, встроенным термопринтером. Данные приборы комплектуются специальными программами, посредством которых возможно подключение спирометров к компьютеру. Стоимость прибора в среднем составляет 128 тыс. рублей.

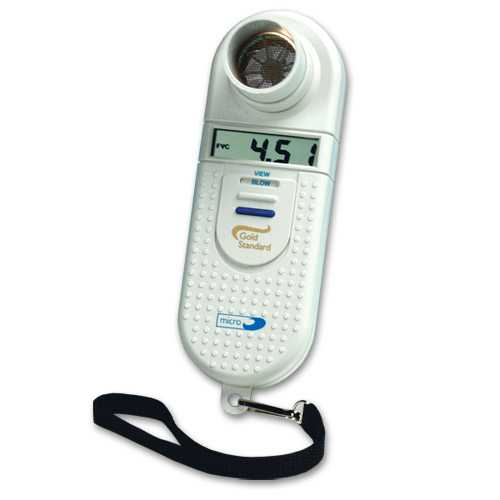

Спирометры MicroPlus – устройства карманного типа, посредством которых можно изучать функции внешнего дыхания, с последующей передачей результатов на компьютер. Стоимость спирометров MicroPlus в среднем составляет 18 тыс. рублей (за 1 единицу товара). Особенности указанных приборов:

1. Незначительный вес: 0, 170 кг.
2. Отсутствие встроенного принтера.
3. Незначительные погрешности в измерениях: +/-3%.
4. Основным источником питания являются батарейки.
5. Наличие встроенного датчика, что делает показания прибора более точными.
6. Возможность стерилизации съемных компонентов.

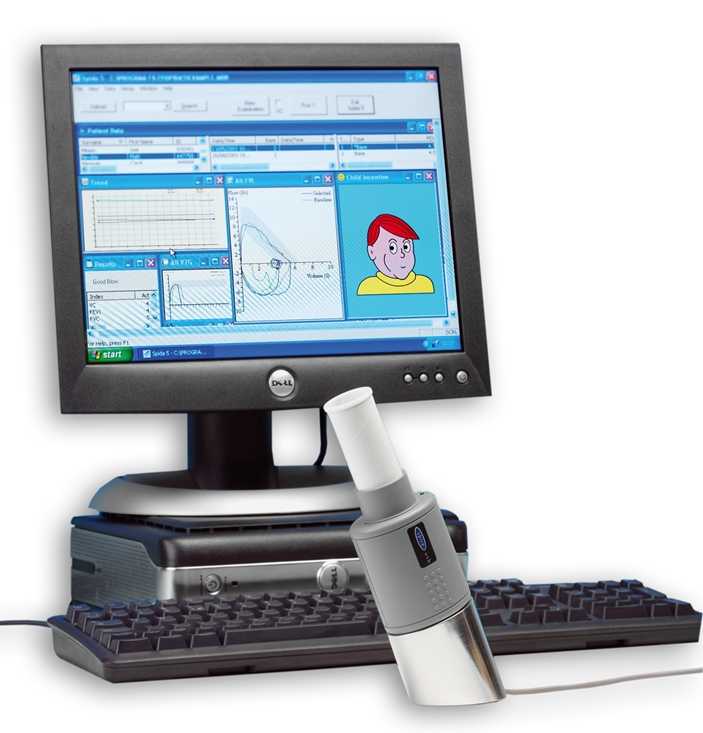

Спирометры Spiro usb – представители компьютерных спирометров, посредством которых есть возможность проводить комплексную проверку работы органов дыхательной системы. Стоимость спирометра Spiro usb на российском рынке медицинских товаров в среднем составляет 58 тыс. рублей.

Специфика работы указанных спирометров:

1. Подключение к ПК осуществляется при помощи USB.
2. Прибор комплектуется программным обеспечением (PC Spirometry), что позволяет проводить проверку функционирования респираторной системы по 41 параметру.
3. Наличие двунаправленного датчика, что способствует получению максимально точных сведений.
4. Возможность стерилизации съемных деталей. Приобретая спирометры Spiro usb, покупатель получает одноразовые загубники (свыше 100 ед.), зажимы для носа, фильтры (антибактериальные).

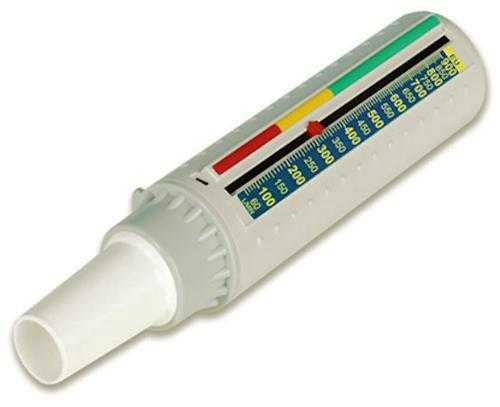

Спирометры Micropeak имеют ограниченный набор функций: они измеряют один показатель респираторной системы (пиковую скорость выдоха). Аудитория, которая использует указанный прибор, состоит из больных бронхиальной астмой.

Особенность спирометра Microbeak в его конструкции: производители обеспечили надежную защиту прибора от ударов. Благодаря наличию однонаправленного клапана минимизируется риск возникновения перекрестной инфекции. Стоимость такого устройства в среднем составляет 500 рублей.

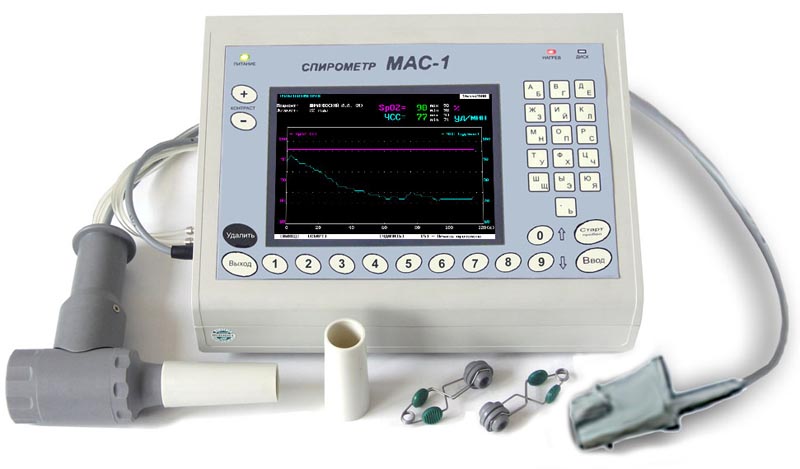

• Спирометр МАС-1

Указанные приборы являются представителями многофункциональных компьютерных спирометров, посредством которых учреждения здравоохранения

проводят профилактический скрининг. Страной-производителем спирометров МАС-1 является Белоруссия, их стоимость на российских рынках медицинских товаров составляет 66-68 тыс. рублей.

Рассматриваемые модели спирометров наделены следующими особенностями:

1. Автоматический контроль над характером проведения тестов.
2. Предоставление пользователю информации о количестве, качестве выполненных дыхательных манипуляций, о времени, что было потрачено на данные процедуры. Эта функция помогает доктору максимально точно оценить респираторные возможности пациента.
3. Сохранение, накопление (более 50 тыс. протоколов) результатов исследования функций дыхательной системы в памяти спирометра. В случае существования риска возникновения ХОБЛ, прибор сообщает об этом.
4. Отсутствие надобности в ежедневной калибровке устройства: спирометр МАС-1 адаптирован к массовым профилактическим мероприятиям (профосмотрам).

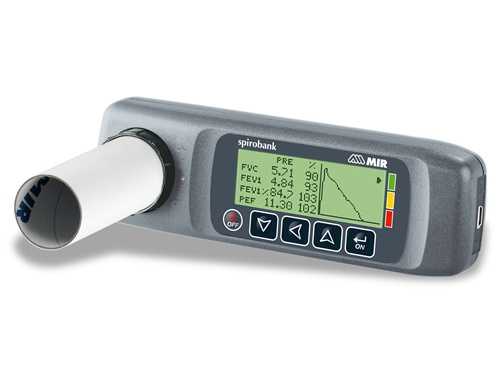

• Спирометр MIR: Spirobank, SpiroLab III

Спирометр Spirobank, который является продуктом итальянской компании MIR, — портативный, многофункциональный прибор, что наделен рядом возможностей:

1. Проведение нескольких видов тестов (VC, MVV, FVC), что дает возможность контролировать работу органов дыхательной системы.
2. Произведение разнообразных действий в онлайн режиме. Разработчики указанного устройства предусмотрели возможность его подключения к компьютеру.
3. Распечатка результатов проверки на обычном принтере.
4. Хранение до 200 протоколов исследований.

Стоимость спирометра Spirobank варьируется в пределах 49-51 тыс. рублей.

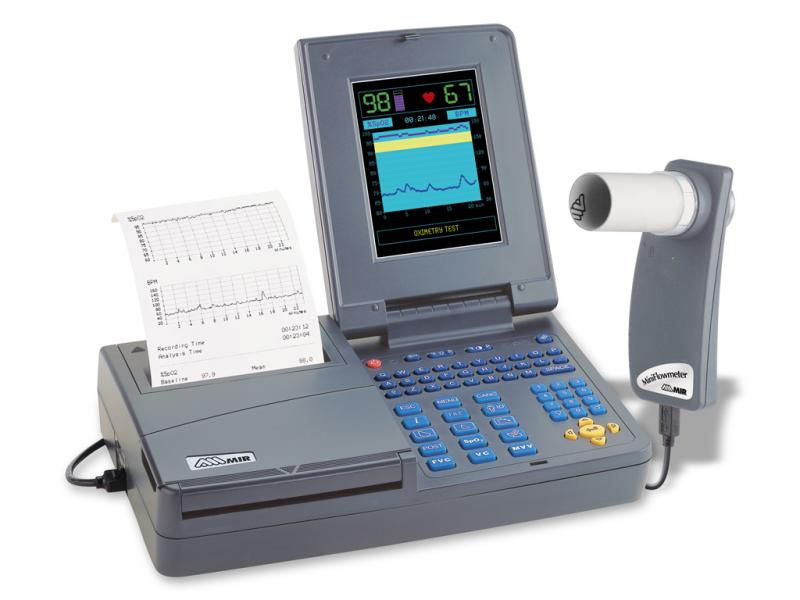

Еще одним продуктом итальянской компании MIR являются спирометры Spirolab III. Приборы данной торговой марки характеризуется следующими моментами:

1. Отсутствие потребности в калибровке благодаря способностям встроенного датчика.
2. Наличие интересных анимаций, что облегчает тестирование у маленьких пациентов.
3. Возможность распечатки результатов при помощи встроенного термопринтера.
4. Высокая точность получаемых сведений: достигается благодаря наличию специального температурного датчика.
5. Наличие USB.
6. Обширные возможности в плане хранения протоколов проверок:
7. Наличие цветного монитора, русскоязычной клавиатуры.
8. Комплектация устройства программным обеспечением (Winspiro PRO), что осуществляет содержательный анализ полученных сведений о проверке, детальный анализ графиков.

Стоимость спирометра SpiroLab III составляет в среднем 140 тыс. рублей.

• Cпирометр Portex

Данное изделие, производством и выпуском которого занимается английская компания Portex, является своеобразным тренажером для респираторной системы. При выполнении процедур со спирометром Portex у пользователя есть возможность улучшить качество вдоха.

Рассматриваемый прибор обладает возможностью регулировки количества воздуха, что поступает при одном вдохе. При выполнении манипуляций с указанным аппаратом врач будет иметь возможность воздействовать на респираторные способности пациента для достижения нужного результата.

Стоимость спирометра Portex в среднем составляет 600-650 рублей.

• Cпирометр Spirotest

Данное устройство, созданием и выпуском которого занимается немецкая компания Riester, разработано для использования частными лицами, для осуществления профилактических мероприятий в рамках спортивных центров, частных клиник. Посредством указанного прибора возможно проводить измерения количества вдыхаемого/выдыхаемого воздуха, что поступает в органы дыхательной системы, вносить данные о состоянии здоровья пациента.

Спирометры Spirotest оснащены жидкокристаллическим экраном; датчиком, что делает их показания максимально точными, вне зависимости от погодных условий. Их стоимость на российском рынке медицинских товаров в среднем составляет 7 тыс. рублей.
